咨询热线：
021-61997300
13761118616
021-61997300
13761118616
产品列表PRODUCTS LIST
一、前言：
纤维作为沥青混合料的重要稳定剂，其吸油性能直接影响混合料中有效沥青含量及路用性能。为规范沥青混合料用纤维吸油率的测定流程，确保试验数据准确、可比，为混合料配合比设计及材料质量控制提供可靠依据，适用于木质素纤维、聚酯纤维等各类沥青混合料用纤维的吸油率检测。
二、测试过程
样品预处理：取代表性纤维样品，置于温度 105℃±5℃的烘箱中烘干至恒重，取出后放入干燥器冷却至室温备用。

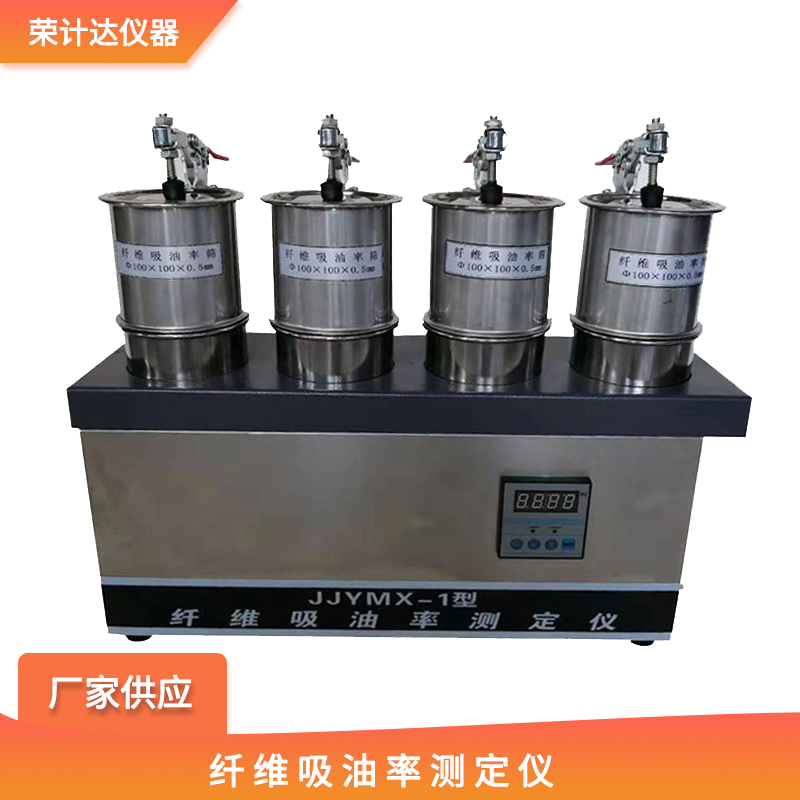

仪器检查：检查纤维吸油率测定仪的搅拌装置、过滤装置是否运行正常，确保各部件连接紧密、无渗漏。
试剂准备：准备与工程实际使用一致的基质沥青，加热至流动状态，温度控制在沥青的软化点以上 10℃~20℃。
将称量好的纤维试样均匀放入测定仪的搅拌容器内。
向搅拌容器中加入定量的熔融沥青，确保沥青浸没纤维试样，启动搅拌装置，以恒定转速搅拌 10min±1min，使纤维充分吸附沥青。搅拌结束后，静置 5min，使未被吸附的沥青与纤维初步分离。
将搅拌容器中的混合物缓慢倒入铺有定量滤纸的过滤装置中，进行减压过滤，分离未被吸附的游离沥青。
待过滤完毕后，取出吸附沥青后的纤维及滤纸，放入 105℃±5℃的烘箱中烘干至恒重，取出后置于干燥器冷却至室温。用电子天平称量吸附沥青后的纤维与滤纸总质量
按上述步骤进行至少 3 次平行试验，平行试验的相对偏差应不大于 5%，否则需重新进行试验。
